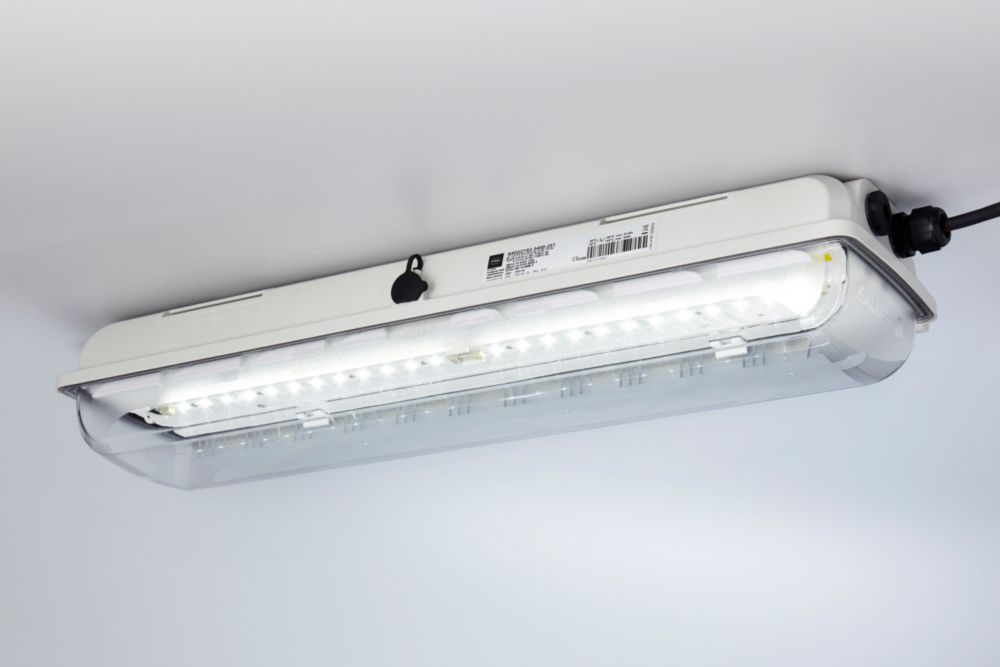

چراغ خطی LED سری EXLUX مدل 6002/4
| توضیحات محصول | چراغ خطی مجهز به LED با محفظه ساختهشده از GRP |
| نوع محصول | 6002/4128-0100-152-2220-22-850S |
| برند | Stahl |
- بهرهگیری از جدیدترین فناوری LED با راندمان نوری بالا و طول عمر سرویسدهی طولانی
- بازده نوری بسیار بالای چراغ
- پس از ۱۰۰٬۰۰۰ ساعت کارکرد، چراغ همچنان ۹۰٪ از میزان نور خروجی اولیه خود را حفظ میکند.
- امکان تجهیز به سیستم DALI جهت کنترل و مانیتورینگ چراغ
- قابلیت آدرسدهی اختیاری جهت فعالسازی مستقیم سیستم باتری مرکزی.
توضیحات
چراغ خطی LED سری 6002/4 راهکاری ایدهآل برای روشنایی سطوح با ارتفاع نصب تا ۱۰ متر است. این چراغ علاوه بر روشنایی محیطهای داخلی و خارجی، برای روشنایی تجهیزات و ماشینآلات نیز قابل استفاده میباشد. با بهرهگیری از متعلقات نصب روی پایه، امکان نصب آسان چراغ بر روی پایهها فراهم میشود. همچنین این محصول قابلیت تجهیز اختیاری به سیستم آدرسپذیر را داشته و امکان کنترل و مانیتورینگ چراغ در سیستمهای باتری مرکزی را فراهم میسازد.
ویژگیهای برجسته
- بهرهگیری از فناوری پیشرفته LED با بازده نوری بالا و عمر سرویسدهی طولانی
- راندمان نوری بسیار بالا
- حفظ ۹۰٪ میزان نور خروجی اولیه پس از ۱۰۰٬۰۰۰ ساعت کارکرد
- قابلیت اتصال اختیاری به سیستم DALI برای کنترل و مانیتورینگ چراغ
- قابلیت آدرسدهی جهت فعالسازی مستقیم سیستم باتری مرکزی (Common Battery System)
مشخصات الکتریکی
| ولتاژ کاری نامی AC | 110.00 – 240.00 V |
| ولتاژ کاری نامی DC | 110.00 – 250.00 V |
| محدوده فرکانس | 50 – 60 Hz |
مشخصات روشنایی
| تعداد لامپ | 1 |
| توان لامپ | 50 W |
| نوع لامپ | LED |
| رنگ نور | سفید طبیعی |
| توزیع نور | 120°x120° با شیشه پخشکننده نور |
| بازده نوری چراغ | 139 lm/W |
| شار نوری | 6960 lm |
| شاخص نمود رنگ (CRI) | ≥ 80 |
| دمای رنگ | 5000 K |
مشخصات مکانیکی
| نسخه | استاندارد |
| درجه حفاظت IP (IEC 60598) | IP66 |
| جنس محفظه | رزین پلیاستر، تقویتشده با الیاف شیشه |
| پخشکننده نور | دارای دیفیوزر |
| جنس آببندی | سیلیکون |
| فاقد سیلیکون | حاوی سیلیکون |
| جنس پوشش شفاف | پلیکربنات |
| ترمینال نصبشده | PE + N + L1 + L2 + L3 |
| حداکثر سطح مقطع ترمینال اتصال (تکرشتهای) | 6.00 mm² |
| حداکثر سطح مقطع ترمینال اتصال (افشان) | 4.00 mm² |
| نوع کابل اتصال | افشان، تکرشتهای |
| سایز طراحی | 6 |
| عرض | 184.000 mm |
| ارتفاع | 125.000 mm |
| طول | 1610.000 mm |
| مقاومت ضربه (کد IK) | IK10 (IEC 62262) |
| رنگ محفظه | خاکستری روشن (RAL 7035) |
| وزن | 0 lb |
| قابلیت قطع اتصال چراغ | بله |
شرایط محیطی
| دمای محیط |
-20 °C … +50 °C نکته: سیمکشی عبوری حداکثر 3×16 A -20 °C … +60 °C نکته: سیمکشی عبوری 2 حداکثر 3×10 A |
Explosion Protection
| Ex version | Yes |
| Application range (zones) | 1, 2, 21, 22 |
| IECEx gas certificate | IECEx IBE 14.0035 |
| IECEx gas explosion protection | Ex db eb ib mb op is IIC T4 Gb |
| IECEx dust certificate | IECEx IBE 14.0035 |
| IECEx dust explosion protection | Ex tb op is IIIC T100 °C Db |
| ATEX gas certificate | IBExU 14ATEX1088 |
| ATEX gas explosion protection | II 2 G Ex db eb ib mb op is IIC T4 Gb |
| ATEX dust certificate | IBExU 14ATEX1088 |
| ATEX dust explosion protection | II 2 D Ex tb op is IIIC T100 °C Db |
| Datasheet |  |
| Operating instructions | |
- General Info
-
توضیحات
چراغ خطی LED سری 6002/4 راهکاری ایدهآل برای روشنایی سطوح با ارتفاع نصب تا ۱۰ متر است. این چراغ علاوه بر روشنایی محیطهای داخلی و خارجی، برای روشنایی تجهیزات و ماشینآلات نیز قابل استفاده میباشد. با بهرهگیری از متعلقات نصب روی پایه، امکان نصب آسان چراغ بر روی پایهها فراهم میشود. همچنین این محصول قابلیت تجهیز اختیاری به سیستم آدرسپذیر را داشته و امکان کنترل و مانیتورینگ چراغ در سیستمهای باتری مرکزی را فراهم میسازد.
ویژگیهای برجسته
- بهرهگیری از فناوری پیشرفته LED با بازده نوری بالا و عمر سرویسدهی طولانی
- راندمان نوری بسیار بالا
- حفظ ۹۰٪ میزان نور خروجی اولیه پس از ۱۰۰٬۰۰۰ ساعت کارکرد
- قابلیت اتصال اختیاری به سیستم DALI برای کنترل و مانیتورینگ چراغ
- قابلیت آدرسدهی جهت فعالسازی مستقیم سیستم باتری مرکزی (Common Battery System)
- Technical Data
-
مشخصات الکتریکی
ولتاژ کاری نامی AC 110.00 – 240.00 V ولتاژ کاری نامی DC 110.00 – 250.00 V محدوده فرکانس 50 – 60 Hz مشخصات روشنایی
تعداد لامپ 1 توان لامپ 50 W نوع لامپ LED رنگ نور سفید طبیعی توزیع نور 120°x120° با شیشه پخشکننده نور بازده نوری چراغ 139 lm/W شار نوری 6960 lm شاخص نمود رنگ (CRI) ≥ 80 دمای رنگ 5000 K مشخصات مکانیکی
نسخه استاندارد درجه حفاظت IP (IEC 60598) IP66 جنس محفظه رزین پلیاستر، تقویتشده با الیاف شیشه پخشکننده نور دارای دیفیوزر جنس آببندی سیلیکون فاقد سیلیکون حاوی سیلیکون جنس پوشش شفاف پلیکربنات ترمینال نصبشده PE + N + L1 + L2 + L3 حداکثر سطح مقطع ترمینال اتصال (تکرشتهای) 6.00 mm² حداکثر سطح مقطع ترمینال اتصال (افشان) 4.00 mm² نوع کابل اتصال افشان، تکرشتهای سایز طراحی 6 عرض 184.000 mm ارتفاع 125.000 mm طول 1610.000 mm مقاومت ضربه (کد IK) IK10 (IEC 62262) رنگ محفظه خاکستری روشن (RAL 7035) وزن 0 lb قابلیت قطع اتصال چراغ بله شرایط محیطی
دمای محیط -20 °C … +50 °C
نکته: سیمکشی عبوری حداکثر 3×16 A
-20 °C … +60 °C
نکته: سیمکشی عبوری 2 حداکثر 3×10 A
- Explosion Protection
-
Explosion Protection
Ex version Yes Application range (zones) 1, 2, 21, 22 IECEx gas certificate IECEx IBE 14.0035 IECEx gas explosion protection Ex db eb ib mb op is IIC T4 Gb IECEx dust certificate IECEx IBE 14.0035 IECEx dust explosion protection Ex tb op is IIIC T100 °C Db ATEX gas certificate IBExU 14ATEX1088 ATEX gas explosion protection II 2 G Ex db eb ib mb op is IIC T4 Gb ATEX dust certificate IBExU 14ATEX1088 ATEX dust explosion protection II 2 D Ex tb op is IIIC T100 °C Db - Download
-
Datasheet Operating instructions
